Как настроить подвеску эндуро под свой вес: полное руководство по SAG
Почему правильная настройка подвески это 90% вашего удовольствия и безопасности в эндуро
Правильная настройка сэга (SAG) дает уверенность на спусках, снижает "забитость" рук, обеспечивает стабильность на каменистых секциях и делает поведение мотоцикла предсказуемым. По моему опыту инструктора, райдеры с грамотно настроенной подвеской проходят маршруты быстрее и с меньшим риском травм.
Без этого мотоцикл может внезапно "брыкаться" или "клевать носом", что убивает все удовольствие от езды. Один из моих клиентов, новичок на KTM, отметил, что после того, как мы выставили SAG под его вес 85 кг, лесные тропы наконец-то стали "проезжабельными" без постоянного напряжения.
Без этого мотоцикл может внезапно "брыкаться" или "клевать носом", что убивает все удовольствие от езды. Один из моих клиентов, новичок на KTM, отметил, что после того, как мы выставили SAG под его вес 85 кг, лесные тропы наконец-то стали "проезжабельными" без постоянного напряжения.
Теория за 5 минут: SAG, преднатяг, сжатие и отбой
Что такое SAG и почему это главная точка отсчета?

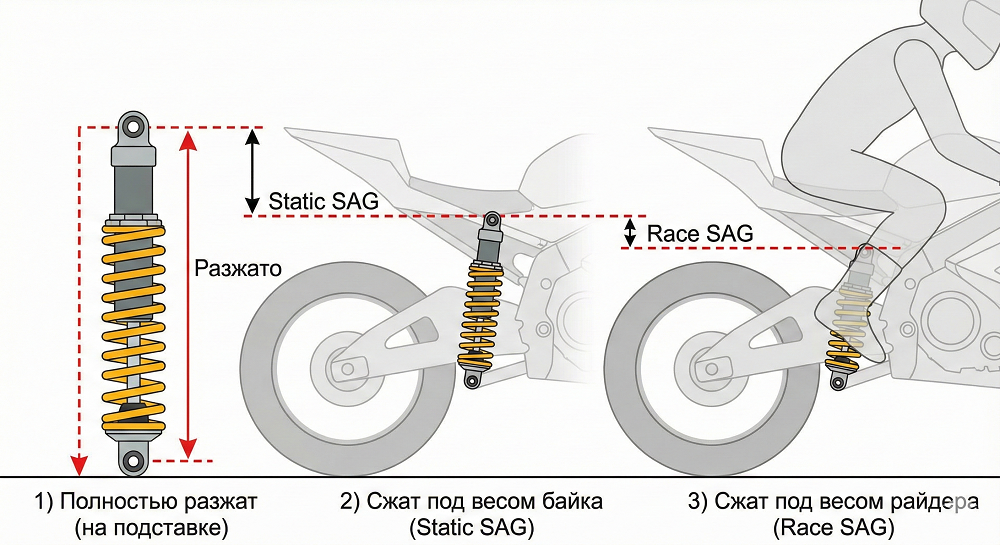

SAG (сэг) определяет, насколько сжимается подвеска под весом. Это фундамент для всех остальных настроек. Статический сэг (Static SAG) — это сжатие под собственным весом мотоцикла. Динамический сэг (Race SAG или Rider SAG) учитывает вес райдера в полной экипировке. Исследования неизменно показывают, что правильный SAG обеспечивает оптимальное сцепление и контроль. Как отмечает команда MC Garage, "[даже изменение на 5 мм] может дать ощутимую разницу" в том, как мотоцикл чувствуется на трассе.
Преднатяг пружины, сжатие и отбой: за что отвечает каждый регулятор
Преднатяг (Preload) используется для настройки SAG путем изменения начальной рабочей точки пружины. Сжатие (Compression) контролирует, насколько быстро подвеска сжимается при ударе о препятствие. Отбой (Rebound) регулирует скорость, с которой подвеска возвращается в разжатое положение после удара. В своей мастерской, когда я настраиваю Beta для хард-эндуро, я всегда начинаю с преднатяга, чтобы предотвратить пробои подвески.
Подготовка: инструменты и условия для точных измерений
Чек-лист готовности

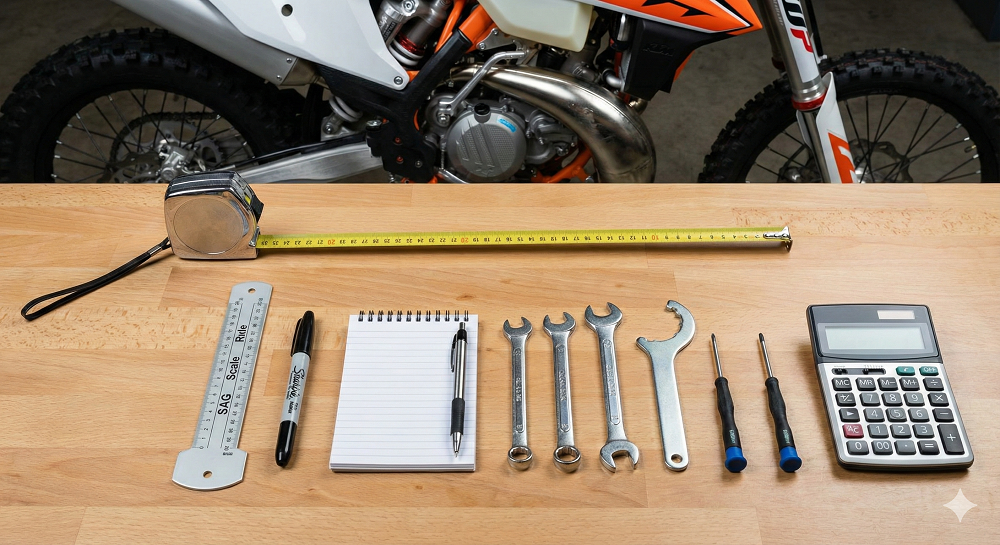

- Инструменты: Рулетка или специальная линейка для SAG, маркер, блокнот, набор ключей для регулировки преднатяга и кликеров, калькулятор.
- Мотоцикл: Чистый, с правильным давлением в шинах. Топливный бак должен быть заполнен примерно наполовину.
- Райдер: В полной экипировке, включая шлем, мотоботы, защиту тела и рюкзак с инструментами/гидратором, если вы обычно ездите с ними.
- Помощник: Настоятельно рекомендуется для точности измерений.
Настройка подвески эндуро под вес райдера: пошаговое руководство по установке SAG
Настройка подвески эндуро под ваш конкретный вес обеспечивает идеальную производительность, комфорт и управляемость. Я всегда подчеркиваю: SAG — это фундамент, на котором строится все остальное. Исходя из моего опыта проведения туров по каменистым высокогорным тропам, правильная настройка сэга раз за разом спасала райдеров от пробоев при жестких ударах. Согласно руководству от Enduro21, "Сэг задней подвески — самая важная проверка, которую вы сделаете в эти выходные", поэтому точность здесь критична, чтобы избежать ошибок измерения.
Шаг 1: ЗАДНЯЯ ПОДВЕСКА — Основа управляемости
SAG на задней подвеске выставляется путем регулировки преднатяга пружины для достижения определенных значений статического и динамического провиса. Эта настройка подвески под райдера должна следовать четкому порядку действий: измеряйте точно с помощью рулетки и помощника. Целевые значения для статического сэга обычно составляют 25-35 мм, а для динамического (с райдером) — 95-115 мм. Я рекомендую начинать с мотоцикла на подставке, чтобы исключить погрешности. Как отмечено в "Руководстве по настройке подвески" от Keefer Inc. Testing, выверенный SAG снижает утомляемость райдера.

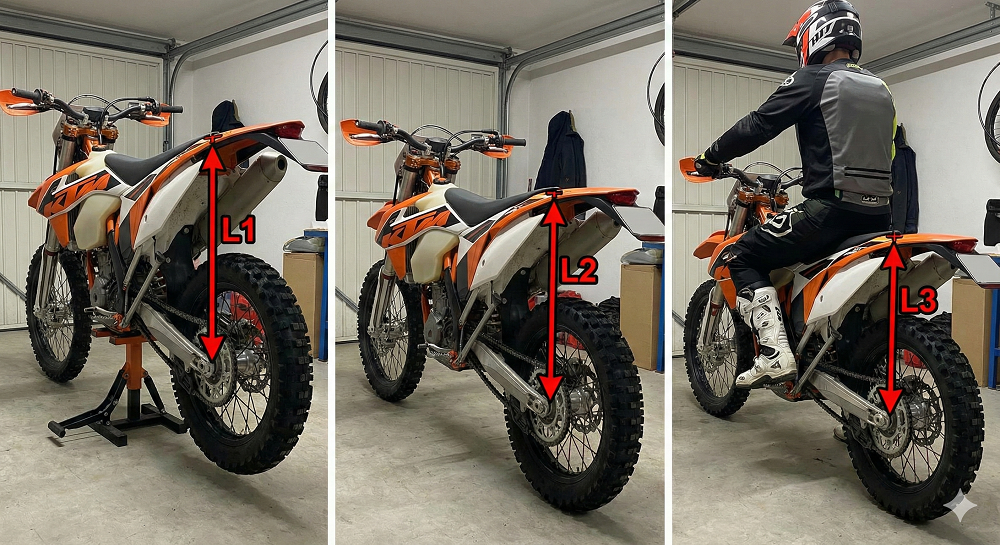

Измерение L1: Полностью разжатая подвеска
Установите мотоцикл на подставку так, чтобы заднее колесо свободно висело в воздухе. Измерьте расстояние от оси заднего колеса до определенной точки на заднем крыле или пластике. Запишите это значение как L1.
Измерение L2 (Static SAG): Провис под весом мотоцикла
Снимите мотоцикл с подставки. Аккуратно нажмите на заднюю часть и дайте подвеске стабилизироваться в естественном положении. Измерьте расстояние между теми же двумя точками. Запишите это как L2.

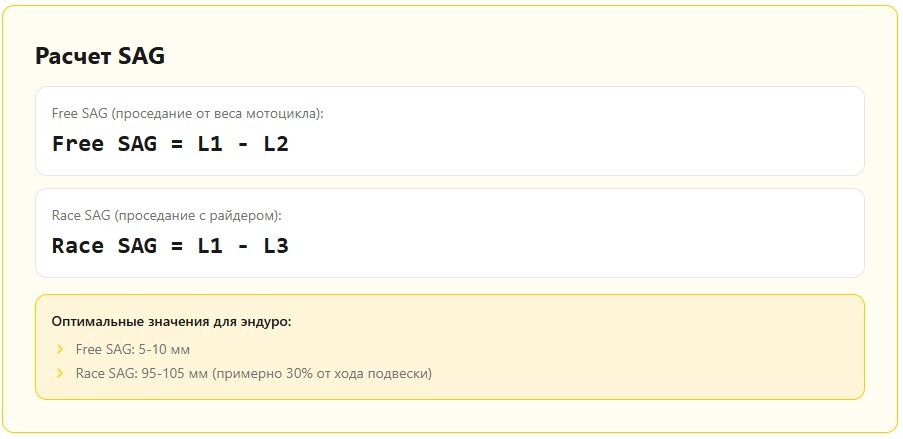

- Расчет статического сэга (Static SAG): Static SAG = L1 - L2. Целевое значение — около 25-35 мм.
Измерение L3 (Race/Rider SAG) и нюансы "Race Sag"
Райдер в полной экипировке садится на мотоцикл и ставит ноги на подножки в своей обычной стойке. Помощник придерживает мотоцикл за руль для равновесия. Райдер мягко "прокачивает" подвеску и замирает. Помощник измеряет расстояние между теми же точками. Запишите это как L3.
Многие новички игнорируют вес своей экипировки и рюкзака. Эти лишние 5-10 кг кардинально меняют Race SAG и могут свести всю настройку на нет. Всегда проводите измерения именно в том, в чем будете ездить!
- Расчет динамического сэга (Race SAG): Race SAG = L1 - L3. Целевое значение — около 95-115 мм (или 1/3 от общего хода подвески).
- Специфика Race Sag: Для соревнований или агрессивной езды значения ближе к нижнему пределу (95-100 мм) обеспечивают более острую управляемость. Для комфортного туризма и фрирайда стремитесь к верхнему пределу (110-115 мм). По моему опыту езды по высокогорным каменным садам ("рок-гарденам"), сэг в 105 мм обеспечивал идеальный баланс стабильности и отзывчивости.
Многие новички игнорируют вес своей экипировки и рюкзака. Эти лишние 5-10 кг кардинально меняют Race SAG и могут свести всю настройку на нет. Всегда проводите измерения именно в том, в чем будете ездить!
Регулировка преднатяга пружины
- Если Race SAG слишком большой (>115 мм): Пружина сжалась слишком сильно. Вам нужно увеличить преднатяг (затянуть регулировочную гайку).
- Если Race SAG слишком маленький (<95 мм): Пружина сжалась недостаточно. Вам нужно уменьшить преднатяг (ослабить регулировочную гайку). Повторяйте измерения после каждой регулировки.
Шаг 2: ПЕРЕДНЯЯ ВИЛКА — Баланс и эффективность торможения
Процедура аналогична, но точки измерения другие: от верхнего края пыльника до оси колеса или нижнего края траверсы (в зависимости от того, где удобнее мерить ход зеркала). Целевые значения SAG для вилки обычно составляют около 20-30% от ее общего хода.
Особенности воздушных вилок
В воздушных вилках вместо регулировки пружины используется давление воздуха. Оно регулируется специальным насосом высокого давления. Вы можете узнать больше об этом процессе в нашем руководстве по обслуживанию мотоциклетных вилок.
Особенности воздушных вилок
В воздушных вилках вместо регулировки пружины используется давление воздуха. Оно регулируется специальным насосом высокого давления. Вы можете узнать больше об этом процессе в нашем руководстве по обслуживанию мотоциклетных вилок.

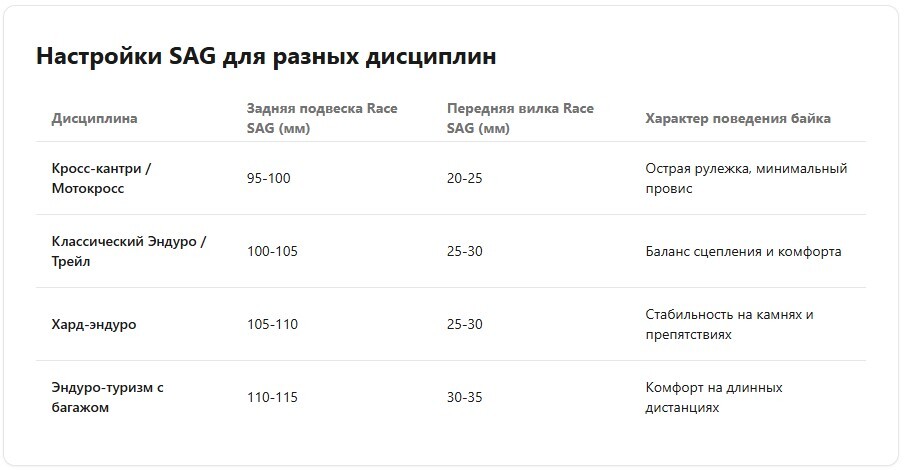

Рекомендуемые значения SAG и настройки подвески
Лучшие рекомендации по SAG зависят от вашего стиля езды. Использование таблицы оптимальных значений для разных условий поможет вам выбрать правильные цифры для вашей дисциплины.
Проблема: Я не могу выставить SAG. Что делать? (Пружина слишком жесткая/мягкая)
Сценарий 1: Race SAG слишком большой, а преднатяг закручен на максимум
Диагноз: Ваша пружина слишком мягкая для вашего веса.
Решение: Замените пружину на более жесткую. Временная мера — увеличить демпфирование сжатия (закрутить компрессию), но это компромисс, а не полноценное решение проблемы несоответствующей жесткости пружины. Такая работа является стандартной частью комплексного сервиса подвески эндуро.
Решение: Замените пружину на более жесткую. Временная мера — увеличить демпфирование сжатия (закрутить компрессию), но это компромисс, а не полноценное решение проблемы несоответствующей жесткости пружины. Такая работа является стандартной частью комплексного сервиса подвески эндуро.
Сценарий 2: Race SAG слишком маленький, а преднатяг полностью ослаблен
Диагноз: Ваша пружина слишком жесткая для вашего веса.
Решение: Замените пружину на более мягкую. Использование онлайн-калькулятора пружин поможет вам найти идеальную жесткость под ваш вес и стиль езды.
Решение: Замените пружину на более мягкую. Использование онлайн-калькулятора пружин поможет вам найти идеальную жесткость под ваш вес и стиль езды.

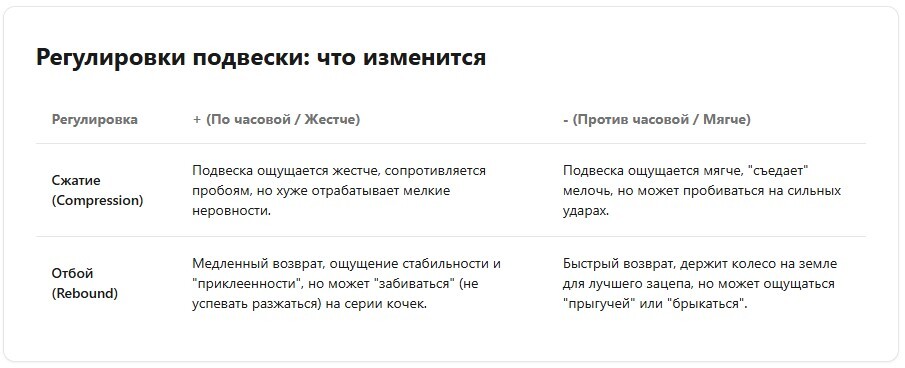

Шаг 3: Настройка кликеров — Сжатие (Compression) и Отбой (Rebound)
После установки SAG можно переходить к тонкой настройке гидравлики (кликеров). Сжатие контролирует жесткость при ударах, а отбой — скорость возврата. Всегда начинайте с заводских настроек, указанных в мануале. Влияние на управляемость простое: закручивание кликера ("закрытие") делает работу жестче/медленнее, а откручивание ("открытие") — мягче/быстрее.
Тестирование и ведение журнала настроек (Ключ к прогрессу)
Проезжайте знакомый участок трассы после каждой регулировки, чтобы почувствовать разницу. Отличная идея — завести блокнот или заметку в телефоне, чтобы записывать дату, трассу, значения SAG, положение кликеров и свои впечатления. В моем собственном журнале я заметил, что SAG на моем Husqvarna ушел на 5 мм через 50 часов наката; своевременная проверка предотвратила проблемы с управляемостью.
FAQ: Частые вопросы по настройке подвески
Могу ли я настроить SAG самостоятельно?
Да, но с помощником это будет точнее. Я могу сделать это один, балансируя у стены, но рекомендую позвать друга, особенно если вы новичок в этом деле.
Отличается ли настройка SAG на разных моделях эндуро (KTM, Beta, Husqvarna)?
Да, всегда сверяйтесь с мануалом владельца. Например, KTM с системой рычагов (прогрессией) обычно требует 30-35 мм статического сэга, в то время как модели с PDS (без прогрессии) могут отличаться. Значения для Beta также могут варьироваться.
Что если мой мотоцикл сильно загружен багажом для путешествия?
Измеряйте Race SAG со всем закрепленным багажом. Вам почти наверняка придется увеличить преднатяг. Для длинных туров я часто добавляю 5-10 мм к целевому значению сэга для лучшей стабильности.
Как часто нужно проверять и регулировать SAG?
Проверяйте его после любого значительного изменения веса, каждые 50 моточасов или перед серьезной поездкой. Пренебрежение этим ведет к потере контроля и производительности. Для полной проверки всегда полезно проводить периодическое обслуживание эндуро.
