Натяжка цепи эндуро: правильный провис 40–55 мм
Сколько должен быть свободный ход, как измерить его в самой натянутой точке, пошаговая регулировка, моменты затяжки и признаки цепи под замену.
Содержание
Коротко
- Оптимальный провис — 40–55 мм для большинства эндуро, ориентир по середине 45 мм.
- Где мерить — посередине нижней ветви, обязательно в самой натянутой точке цепи.
- Условия — мотоцикл на подставке, колесо вывешено, коробка в нейтрали, цепь чистая.
- Главное правило — лучше слегка недотянуть, чем перетянуть.
Почему правильная натяжка цепи важнее, чем кажется
За десять лет в седле и в гараже я убедился: от цепи зависит половина успеха на бездорожье. Правильный провис не даёт цепи соскочить в прыжке или в повороте по грязи, снимает ударные нагрузки с трансмиссии и продлевает жизнь звёздам.
Ошибка в любую сторону стоит денег. Ослабленная цепь бьёт по маятнику и разбивает его. Перетянутая — ускоряет износ подшипников и вызывает перегрев узла. И то, и другое проявляется не сразу, а через десятки моточасов, когда ремонт уже неизбежен.
Один новичок на трассе в Подмосковье потерял контроль из-за провисшей цепи, которая зацепилась за камень. Итог — ремонт маятника и потерянный день катания. Регулировка заняла бы десять минут.

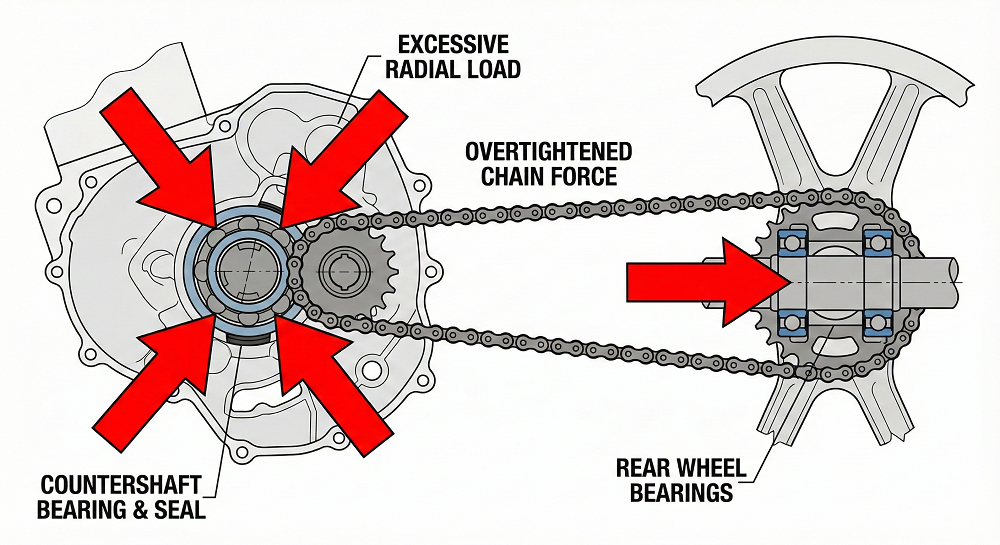

Что происходит, если цепь перетянута
Перетянутая цепь создаёт постоянную нагрузку на подшипники заднего колеса и, что опаснее, на подшипник вторичного вала коробки передач. Дальше по цепочке идут разрушение сальников, перегрев и выход подшипников из строя.
На KTM 450 EXC после полусотни моточасов с перетянутой цепью пришлось менять комплект подшипников — дорого и совершенно не вовремя. Внешне при этом мотоцикл вёл себя нормально: цепь не гремела, ничего не стучало.
Отдельная опасность перетяжки — работа подвески. При полном сжатии амортизатора расстояние между звёздами увеличивается, и цепь, натянутая «в струну» в статике, начинает работать на разрыв.

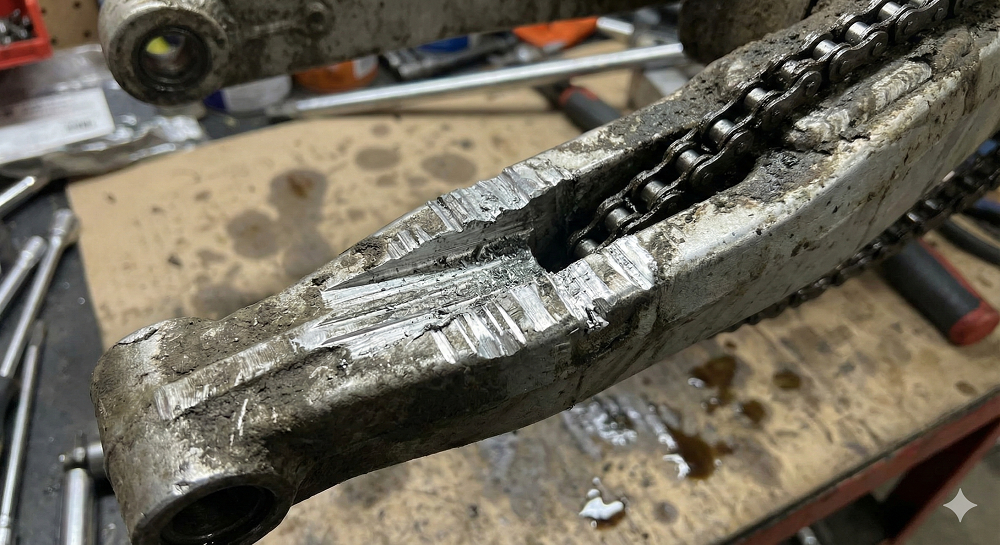

Чем опасна ослабленная цепь
Ослабленная цепь не просто болтается — она буквально съедает маятник, оставляя царапины, а затем и пропилы в алюминии. На трассе такая цепь может соскочить со звезды: в лучшем случае вы теряете тягу, в худшем — заклинивает заднее колесо.
Я ремонтировал маятник Honda CRF, уничтоженный за двадцать моточасов езды по грязи. Провис доходил до 70 мм, и цепь просто пропилила металл.

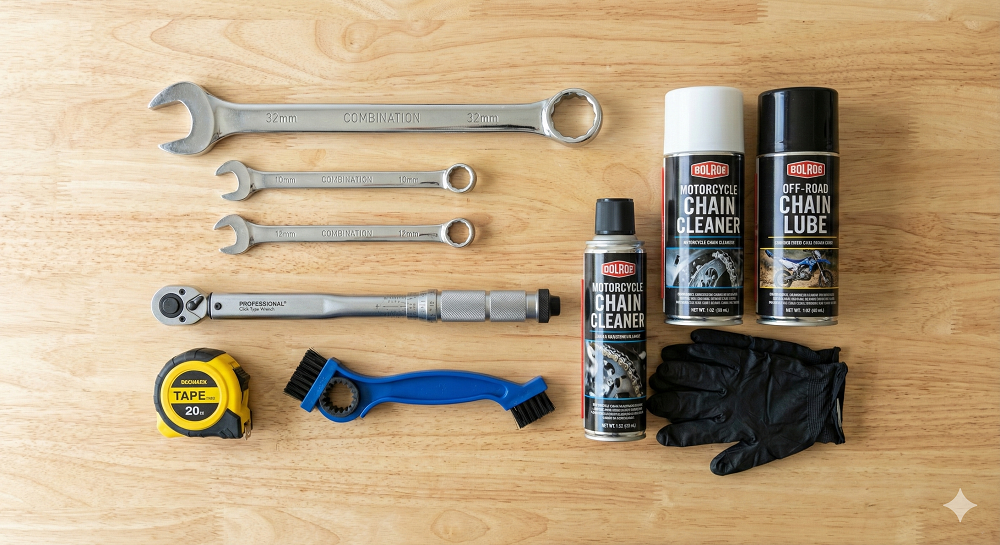

Инструменты для регулировки
Подготовка решает всё: правильный инструмент позволяет выставить провис быстро и точно, не повредив резьбу и не перекосив колесо.

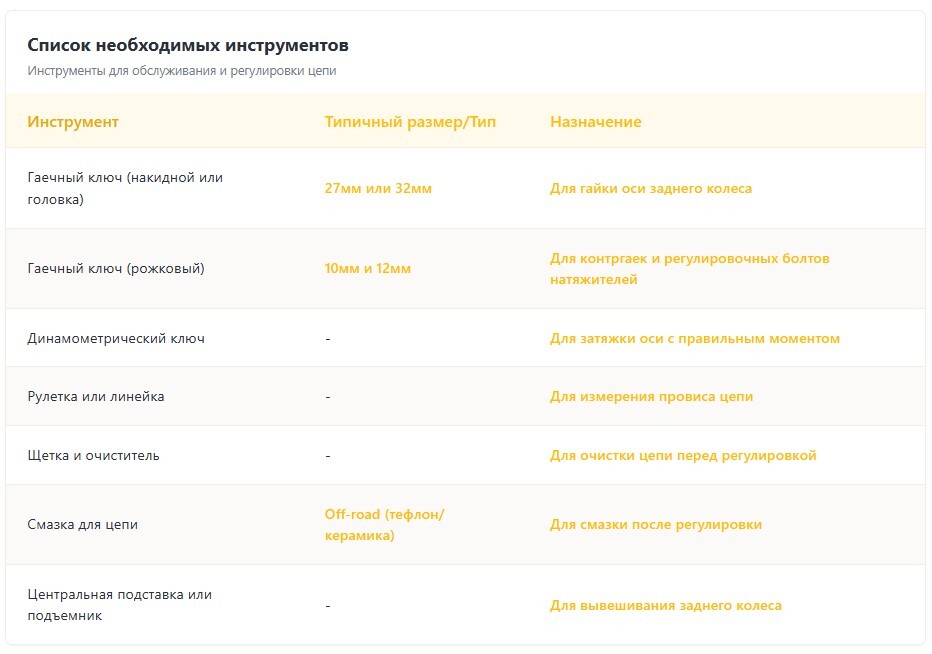

Что понадобится
| Инструмент | Зачем |
|---|---|
| Ключ на гайку оси (обычно 22–27 мм) | Ослабить и затянуть ось колеса |
| Ключи на контргайки натяжителей | Зафиксировать регулировочные болты |
| Динамометрический ключ | Затянуть ось точным моментом |
| Рулетка или линейка | Измерить свободный ход |
| Подставка или подъёмник | Вывесить заднее колесо |
| Щётка и очиститель цепи | Убрать грязь, искажающую замер |
| Смазка для цепи | Обслужить цепь сразу после регулировки |
Подготовка мотоцикла: три обязательных шага
- Поставьте мотоцикл на центральную подставку или подъёмник так, чтобы заднее колесо было вывешено и свободно вращалось. Это единственный способ измерить провис без нагрузки.
- Тщательно очистите цепь щёткой и очистителем. На Avantis Enduro после дождевой покатушки слой грязи «уменьшает» видимый провис на 10–15 мм — и вы перетянете цепь, сами того не заметив.
- Переведите коробку в нейтраль, чтобы колесо крутилось легко и без сопротивления.
Мотоцикл должен быть разгружен
Измерять провис, когда на мотоцикле сидит райдер, бессмысленно: подвеска просела, расстояние между звёздами изменилось. Все замеры делаются только на вывешенном колесе.
Что такое свободный ход и почему у эндуро он больше
Свободный ход — это диапазон вертикального перемещения нижней ветви цепи между ведущей и ведомой звёздами. Для эндуро он составляет 40–55 мм.
Такой запас нужен из-за огромных ходов подвески. Когда амортизатор сжимается на прыжке или на неровности, ось маятника уходит по дуге, и расстояние между звёздами растёт. Если в статике цепь натянута туго, в этот момент она натянется как струна.
Сколько провиса нужно разной технике
| Тип мотоцикла | Свободный ход | Почему так |
|---|---|---|
| Эндуро, кросс | 40–55 мм | Большие ходы подвески, цепь сильно натягивается при сжатии |
| Питбайк | 25–35 мм | Короткий маятник и меньшие ходы |
| Дорожный мотоцикл | 20–30 мм | Подвеска работает в узком диапазоне |
Как проверить натяжение: точный метод и полевой лайфхак

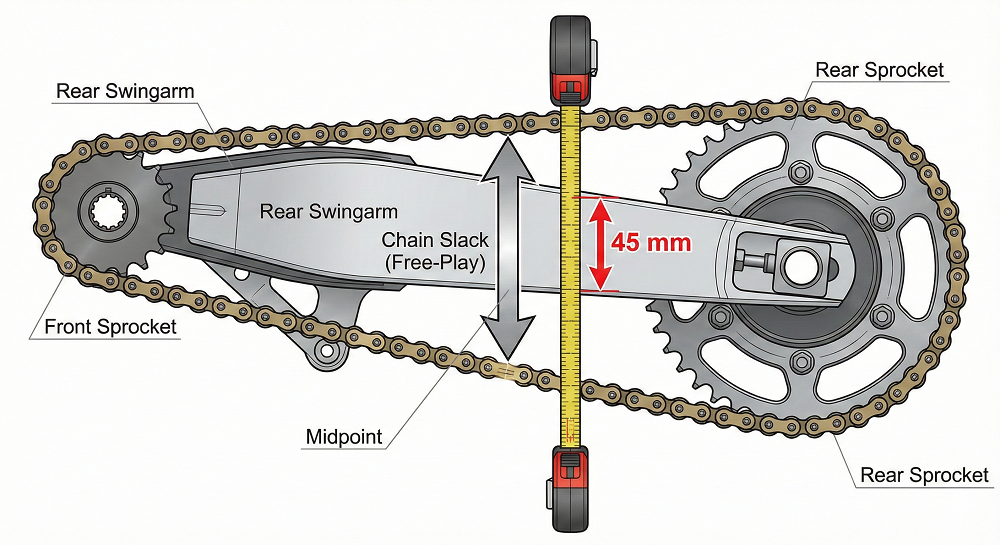

Точный метод. Найдите точку посередине между звёздами, подхватите цепь пальцем и поднимите вверх до упора. Рулеткой измерьте расстояние, на которое цепь поднялась. Для большинства моделей ориентир — около 45 мм.
Полевой метод «трёх пальцев». Вставьте указательный, средний и безымянный пальцы плашмя между цепью и маятником в точке измерения. Проходят свободно, но без большого зазора — провис в норме. В турах под Киржачом, когда рулетки под рукой нет, я пользуюсь именно им.
Сначала — самая натянутая точка
Цепь изнашивается неравномерно, и провис по кругу «плавает». Прокрутите колесо и найдите участок, где цепь натянута сильнее всего. Все измерения и регулировки делайте именно в нём — иначе в этой точке цепь окажется перетянутой.
Где взять точное значение для вашей модели
Универсальные 40–55 мм — это ориентир. Точную цифру производитель указывает в трёх местах, и любое из них надёжнее советов на форуме.
- Наклейка на маятнике — самый быстрый источник, есть на большинстве современных моделей.
- Руководство по эксплуатации — там же указан момент затяжки оси.
- Официальный сайт производителя — если мануал утерян.
Для примера: у многих моделей KTM значение близко к 52–55 мм, у Yamaha — к 48–50 мм. Разброс между марками достигает сантиметра, поэтому переносить чужую цифру на свой мотоцикл не стоит.
Пошаговая регулировка
Шаг 1. Найдите самую натянутую точку
Медленно прокручивайте заднее колесо и проверяйте провис в нескольких местах. Найдя участок с минимальным свободным ходом, оставьте колесо в этом положении.

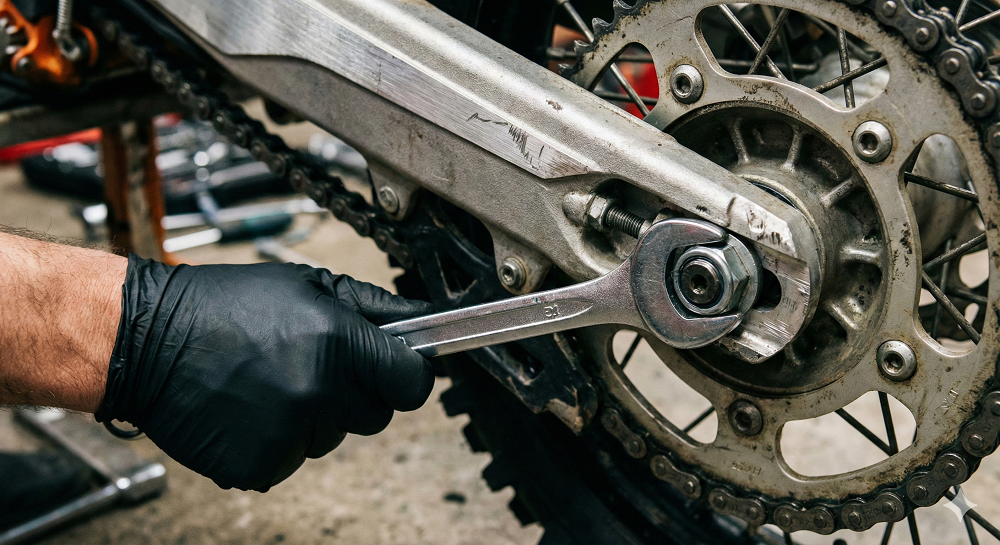

Шаг 2. Ослабьте ось и контргайки
Ослабьте гайку оси заднего колеса — полностью откручивать не нужно, достаточно нескольких оборотов, чтобы ось могла смещаться. Затем ослабьте контргайки на регулировочных болтах с обеих сторон маятника.
Шаг 3. Отрегулируйте положение колеса
Регулировочные болты смещают ось назад, увеличивая натяжение, или вперёд, ослабляя его. Вращайте болты маленькими шагами — по четверти оборота — и обязательно равномерно с обеих сторон.

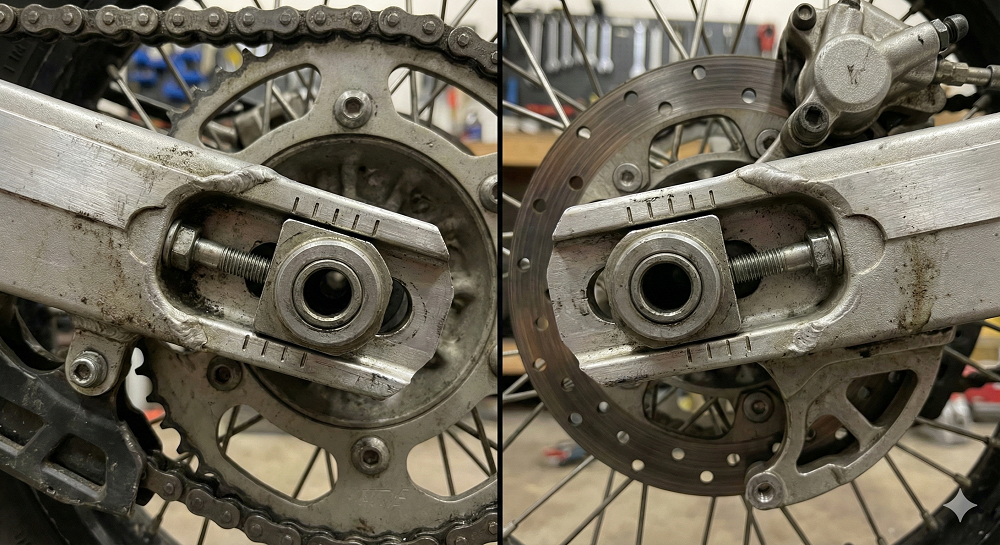

Метки на маятнике — главный ориентир соосности. На обоих концах маятника нанесена шкала рисок. Регулировочные блоки слева и справа должны стоять напротив одинаковых делений. Перекос колеса «съедает» звёзды и портит управляемость.
Шаг 4. Затяните ось нужным моментом
После установки провиса затяните гайку оси. Здесь крайне желателен динамометрический ключ: недотянутая ось смещается на ходу, перетянутая повреждает подшипники.
Шаг 5. Проверьте результат
После затяжки оси провис часто немного уменьшается — перемерьте его. Затем прокрутите колесо: оно должно вращаться свободно, без подклиниваний и посторонних звуков. Посмотрите сзади, как цепь ложится на заднюю звезду — она должна идти строго по центру.
Подготовьте мотоцикл к сезону или выезду
Проверим узлы, обслужим подвеску и поможем устранить проблемы до того, как они сорвут катание.
Моменты затяжки: на что ориентироваться
Ориентировочные значения
| Соединение | Момент | Комментарий |
|---|---|---|
| Гайка оси заднего колеса | 80–110 Н·м | Точное значение — только из мануала вашей модели |
| Контргайки натяжителей | от руки с фиксацией ключом | Перетяжка срывает резьбу в блоке |
| Болты ведомой звезды | 30–45 Н·м | Затягивать крест-накрест в несколько проходов |
Сверяйтесь с мануалом
Значения выше — усреднённый ориентир для эндуро среднего класса. У конкретной модели момент может отличаться, а перетяжка оси приводит к повреждению подшипников и самой оси.
Видеоинструкция
Как часто проверять натяжку
- Перед каждой поездкой — визуальный осмотр, это должно стать привычкой наравне с проверкой тормозов.
- После каждой жёсткой покатушки по бездорожью — полная проверка с измерением.
- Каждые 300–500 км пробега — при спокойной эксплуатации.
- После мойки под давлением — вода вымывает смазку, заодно проверьте провис.
- Сразу после установки новой цепи — первые сотни километров она вытягивается быстрее всего.
Когда регулировка уже не поможет
Если при прокручивании колеса провис сильно «плавает» — то натягивается, то провисает, — это признак неравномерного растяжения и заклинивших звеньев. Такая цепь регулировке не подлежит.
- Провис «плавает» больше чем на 10–15 мм по кругу.
- Звенья заклинивают и не гнутся свободно в обе стороны.
- Цепь оттягивается от задней звезды — если сзади её удаётся приподнять так, что видно половину зуба, комплект под замену.
- Зубья звёзд заострились и приобрели форму крючка.
- Натяжители дошли до конца шкалы — запаса регулировки больше нет.
Менять цепь нужно комплектом, вместе с обеими звёздами. Новая цепь на изношенной звезде вытянется за считаные часы, и вы вернётесь к тому же результату, потратив деньги дважды.
Смазка после регулировки
Регулировка — естественный повод обслужить цепь целиком. Порядок простой: сначала очистка, потом просушка, потом смазка.
- Очистите цепь щёткой с мягкой щетиной и специальным очистителем.
- Дайте цепи высохнуть — на мокрую смазка ложится плохо.
- Нанесите смазку на внутреннюю сторону цепи, прокручивая колесо: так состав попадает на ролики и уплотнения, а не разлетается по диску.
- Дайте составу схватиться 10–15 минут перед выездом.
Для цепей с сальниками используйте составы с пометкой O-ring или X-ring: агрессивные растворители разъедают резиновые уплотнения, и цепь теряет заводскую смазку внутри роликов.
Топ-5 ошибок новичков
- Перетягивание цепи — главная ошибка, которая убивает подшипники.
- Неравномерная регулировка слева и справа: перекос колеса и ускоренный износ звёзд.
- Измерение на нагруженном мотоцикле, когда подвеска просела.
- Игнорирование самой натянутой точки — в ней цепь окажется перетянутой.
- Недостаточная затяжка оси — она смещается прямо во время езды, и провис уходит.
Вопросы и ответы
Как часто нужно проверять натяжку цепи на эндуро?
Визуальный осмотр — перед каждой поездкой. Полную проверку с измерением проводите после каждой жёсткой покатушки по бездорожью или каждые 300–500 км пробега.
Нужно ли смазывать цепь после регулировки?
Обязательно. Регулировка — хороший повод для полного обслуживания: чистка, сушка, смазка. Свежий состав защищает от коррозии и заметно снижает износ.
Что важнее: метки на маятнике или положение цепи на звезде?
Метки — основной ориентир при регулировке. Но после затяжки полезно посмотреть сзади, как цепь ложится на заднюю звезду: она должна идти по центру.
Какой провис делать на питбайке?
Меньше, чем на эндуро: обычно 25–35 мм. У питбайка короткий маятник и меньшие ходы подвески, поэтому большой запас не нужен.
Можно ли натянуть цепь без динамометрического ключа?
Сам провис выставить можно. А вот ось лучше затягивать по моменту: на глаз её либо недотягивают, и она смещается, либо перетягивают и портят подшипники.
Почему после новой цепи провис уходит за пару поездок?
Это нормальная приработка. Первые 200–300 км новая цепь вытягивается быстрее всего, поэтому проверьте натяжение после первой же покатушки.
Обязательно ли менять звёзды вместе с цепью?
Да, если звёзды отходили с цепью весь ресурс. Изношенный профиль зубьев быстро вытянет новую цепь, и экономия обернётся повторной заменой.
Источники и актуальность
- Руководство по эксплуатации вашего мотоцикла — раздел о регулировке цепи и моментах затяжки.
- Наклейка с рекомендованным провисом на маятнике мотоцикла.
- Практика сервиса мотоклуба «Заря»: регулировка и замена цепей на технике проката.
Материал обновлён 5 августа 2026 года. Числовые значения провиса и моментов затяжки различаются у разных моделей — приоритет всегда за документацией производителя.
Коротко о главном
Провис 40–55 мм, замер в самой натянутой точке, вывешенное колесо и чистая цепь — четыре условия, при которых регулировка получится корректной. Ошибка в любую сторону обходится дороже, чем десять минут с рулеткой.
